Zehnder Caladair Eversky

Het Caladair Eversky™ assortiment bestaat uit vier verschillende luchtvermogensversies die een bereik van 100 m³/h tot 1.100 m³/h afdekken.

Van alle luchtvermogensversies zijn de volgende uitvoeringen beschikbaar:

• Eversky FIRST: Standaard uitvoering, zonder voorverwarmer.

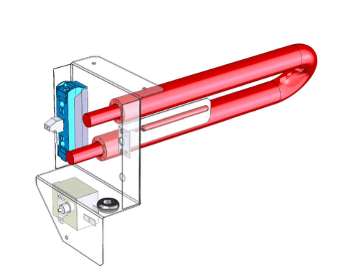

• Eversky SMART: Uitvoering uitgerust met een elektrische voorverwarmer (voor buitentemperatuurcompensatie tot -10°C).
• Eversky PREMIUM BE of BC: Uitvoering unit uitgerust zonder voorverwarmer maar wel met naverwarmer — Eversky Premium BE: Elektrische na-verwarming | Eversky Premium BC: Na-verwarming door middel van een verwarmingsbatterij.
• Eversky INFINITE: Uitvoering uitgerust met een elektrische voorverwarmer én na-verwarmer (voor buitentemperatuurcompensatie tot -20°C) — Eversky Infinite BE: Elektrische na-verwarming | Eversky Infinite BC: Na-verwarming door middel van een verwarmingsbatterij.

Voor meer informatie over de verwarmingsbatterij, neem contact op met Thermacon.

• 10/10de dubbelwandige panelen en 25 mm M0 (A2-S1) mineraalwol-isolatie met een hoge dichtheid van 60 kg/m³.
• Buitenpanelen in RAL 9010 gecoat staal met beschermfolie en binnenzijde in gegalvaniseerd staal.
• Unit standaard uitgerust met een ronde kraag met dubbele afdichting op de inlaat- en uitlaatpanelen om de dichtheid van het netwerk te garanderen.
• Verwijderbare aansluitdelen dat ervoor zorgt de unit op verschillende manieren kan worden geïnstalleerd.
• Gepatenteerd montageframe voor eenvoudige plafondinstallatie.
• EASY 5.0 regeling en elektrische en regelcomponenten voorzien in een apart gedeelte.
• Openend van onderaf voor eenvoudig onderhoud en toegang to filters en unitcomponenten.
• Condensaatbakken schuin geplaatst en uitneembaar voor afvoer door capillaire werking of via een optionele pomp.
• 100% interne bypass, zelfregelend en modulerend (zomer/winterbeheer door thermostaat of aan/uit contact).
• Gepatenteerd intern kleppensysteem isoleert de unit van de verse lucht in het geval van een uitschakeling.
• Specifiek ventilatierooster voor optimalisatie van hoogte- en breedtelucht verspreiding in de ruimte.

• Voorzien van zeer efficiënte EC-motoren met thermische beveiliging en geïntegreerde snelheidsregeling.
• Luchtdebietmodulatie van 10% tot 100%.
• Laag geluidsniveau voor meer akoestisch comfort.

• Voorzien van fabrieksmatig gemonteerde filters die zorgen voor een optimale binnenluchtkwaliteit.
• Verse lucht: Filter ePM1 55% [F7] + optionele dubbele filtratietrap (ePM10 50% [M5] of ePM1 80% [F9]).
• Afvoerlucht: Filter ePM1 55% [F7].
• Filters zijn altijd op geleiders gemonteerd voor eenvoudige vervanging.

Bypass

100% interne bypass, uitgerust met automatisch gestuurde servomotoren door het geïntegreerde regelsysteem, die zorgen voor FREE-COOLING, FREE-HEATING en NIGHT-COOLING functies.

Werking

FREE COOLING: In de zomer, wanneer de buitentemperatuur lager is dan de ingestelde binnentemperatuur, opent de bypass geleidelijk totdat deze volledig open is. Op deze manier wordt verse lucht aan het gebouw toegevoegd, waarbij de warmtewisselaar wordt omzeild. Als deze functie niet voldoende is om de ingestelde temperatuur te bereiken, wordt de optionele koelbatterij geactiveerd.

FREE HEATING: Voornamelijk in het tussenseizoen, wanneer de buitentemperatuur hoger is dan de ingestelde binnentemperatuur, opent de bypass geleidelijk totdat deze volledig open is en kan warme verse lucht aan het gebouw worden toegevoerd. Als deze functie niet voldoende is om de ingestelde temperatuur te bereiken, wordt de optionele verwarmingsbatterij geactiveerd.

NIGHT COOLING: De Night Cooling-functie verlaagt de binnentemperatuur van het gebouw op basis van de weersomstandigheden van de afgelopen 24 uur. Bijvoorbeeld tussen middernacht en 7 uur 's ochtends (instelbaar tijdsbereik) wordt de Night Cooling-functie geactiveerd als de buitentemperatuur overdag (tussen 6 uur 's ochtends en 10 uur 's avonds) de 22°C heeft overschreden (instelbare waarde). De Night Cooling-functie wordt geactiveerd als de buitentemperatuur tussen 10 en 18°C ligt (instelbare waarde) en de afvoerluchttemperatuur hoger is dan 18°C (instelbare waarde).

4 temperatuurregelingsmodi om een optimaal energieverbruik te garanderen (RT2012, EN15232):

• Constante toevoerluchttemperatuur: Houdt de toevoertemperatuur op het instelpunt.
• Toevoerluchttemperatuur instelbaar op basis van buitentemperaturen: Buitencondities worden in overweging genomen.
• Constante afvoerluchttemperatuur: Beheer van de afvoertemperatuur die in cascade werkt op de toevoertemperatuur.
• Afvoerluchttemperatuur instelbaar op basis van buitentemperaturen: Buitencondities worden in overweging genomen.

Brandveiligheid

Brandveiligheidsfunctie om toevoer- en afvoerventilatoren te regelen volgens 5 beschikbare modi in de regelparameters (functie kan ter plaatse worden geactiveerd). Een pictogram van een brandalarm wordt op het scherm weergegeven:

• Stop: Volledige uitschakeling van de unit.
• Continue: Continue start of werking van de unit zonder rekening te houden met tijdschema's.
• Onder normale start/stop condities: Handhaaft de unit volgens het schema en de parameters die ter plaatse zijn ingesteld.
• Alleen toevoer: Start of handhaaf de toevoerluchtventilator (afvoer bij stop).
• Alleen afvoer: Start of handhaaf de afvoerluchtventilator (toevoer bij stop).

Bovendien beschikt de Eversky™ over een digitale ingang "Externe Stop" die een handmachtigd bediende regeling mogelijk maakt (ter plaatse aan te sluiten). In dit geval heeft de externe regeling prioriteit over elke brandveiligheid die door een van de 5 bovenstaande modi is geactiveerd.

• De Eversky™ wordt binnen aan een plafond gemonteerd.

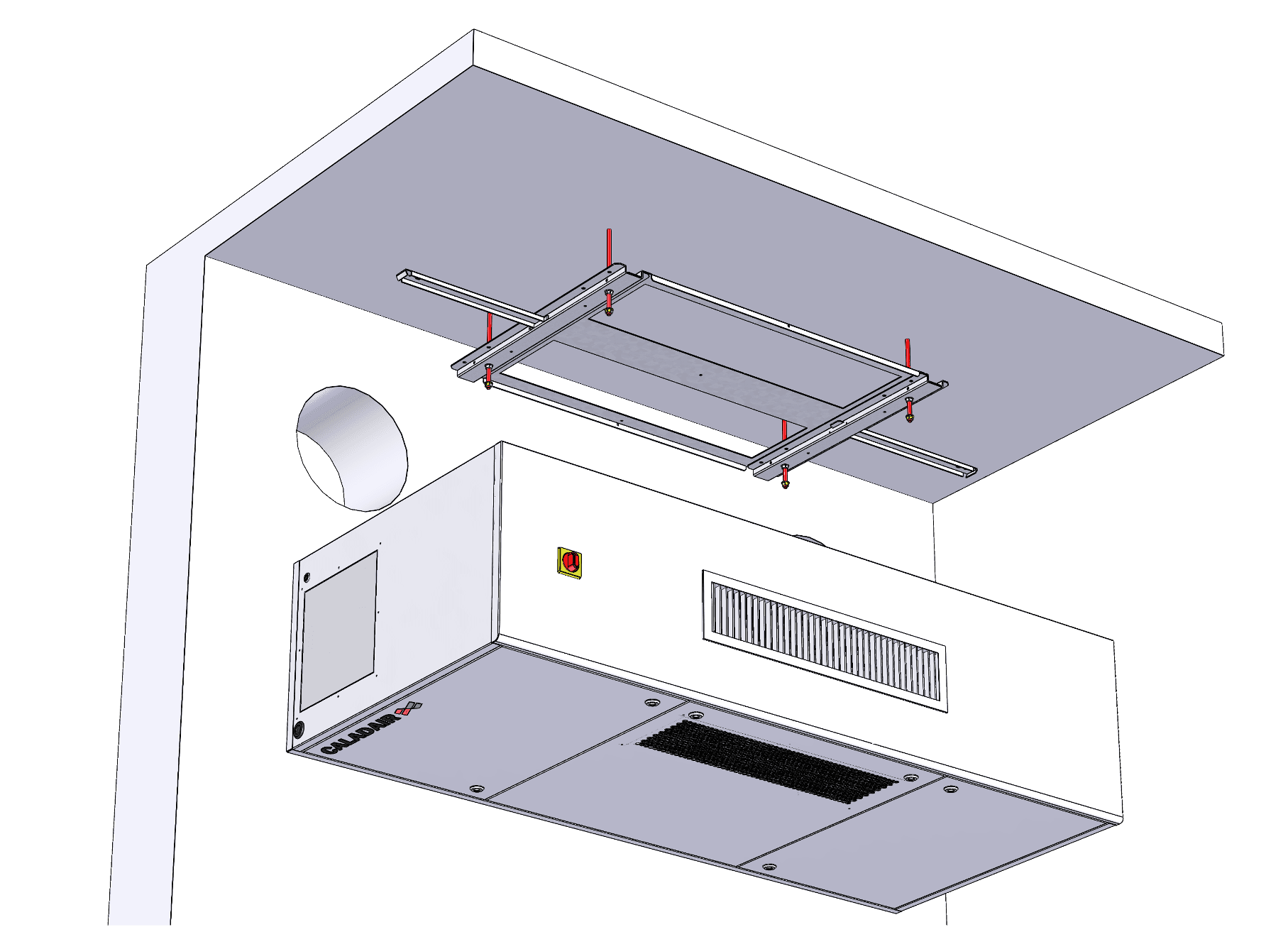

• Hij is ontworpen voor hangende montage met behulp van draadeinden, dankzij een gepatenteerd montageframe dat tevens dient als montagesjabloon.

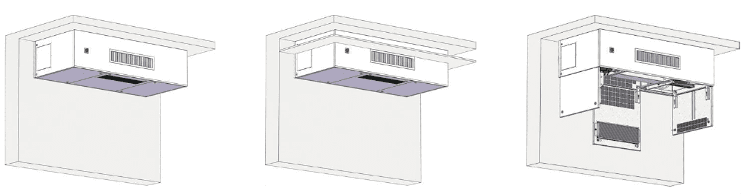

• Toegang voor onderhoud van alle interne componenten vanaf de onderkant.
• De unit heeft 3 onafhankelijke, scharnierende deuren voor eenvoudig onderhoud en toegang tot filters.

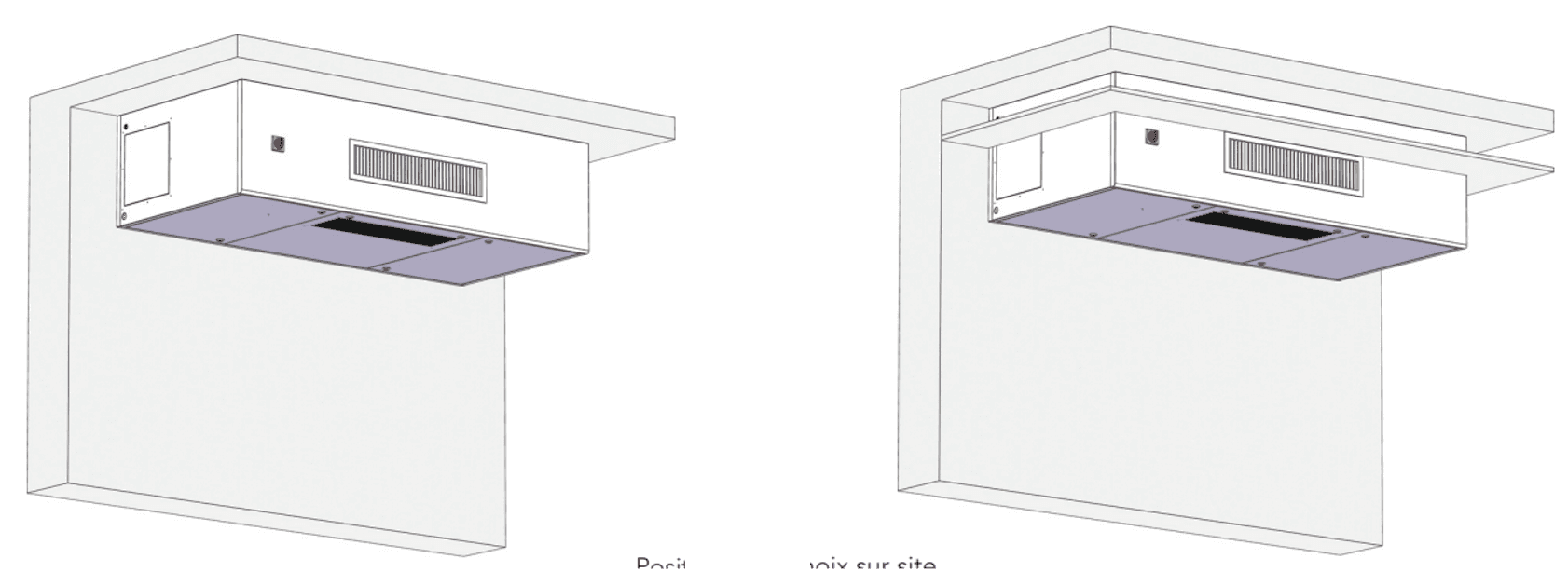

• Verwerkbaar in een verlaagd plafond of volledig zichtbaar.

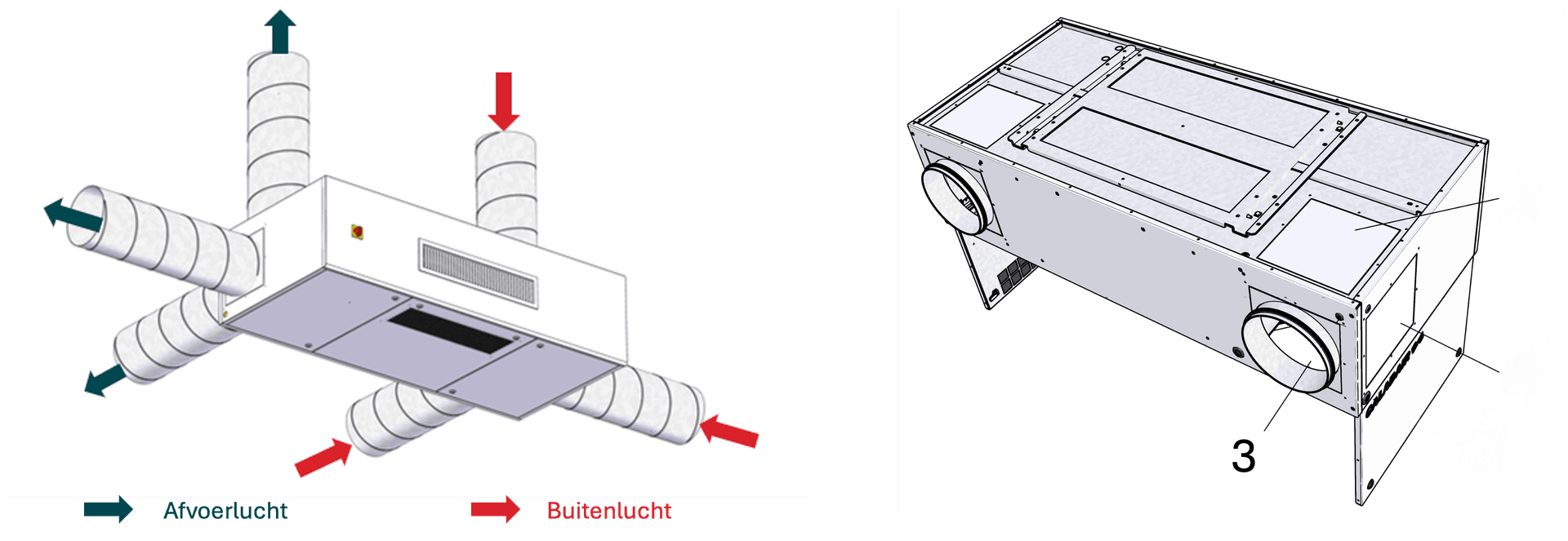

De Eversky™ maakt het makkelijk om de ventilatie ter plaatse aan te passen. Voor de aanvoer van buitenlucht en de afvoer van afvoerlucht is te kiezen uit 3 posities: de achterkant, de bovenkant of de zijkant. Dankzij dit handige, gepatenteerde systeem zijn er in totaal 9 verschillende combinaties mogelijk.

Verwarmingsondersteuning wordt beheerd door het "EASY 5.0" regelsysteem. De sensoren die nodig zijn om de in de unit ingebouwde batterijen en ventilatoren te regelen, zijn in de fabriek gemonteerd, bedraad en getest om van de Eversky™ een echte PLUG&PLAY - SET&FORGET™ unit te maken.

Voorzien in de unit:

• Temperatuursensoren (4x) geïntegreerd in de unit: toevoer, afvoer, vorstpreventie door bypass, buitentemperatuur en, voor SMART- en INFINITE-versies, een sensor voor de elektrische voorverwarmer.
• Geïntegreerde antivorstthermostaat (THA) ter bescherming van de warmwaterbatterij op PREMIUM/INFINITE coil versies.
• Geïntegreerde oververhittingsbeveiligingsthermostaat (THS) met handmatige reset ter bescherming van de voorverwarmer en verwarmingsbatterijen op SMART, PREMIUM BE, INFINITE BE en INFINITE coil versies.

Voor specificaties en advies m.b.t. de coil, neem contact op met Thermacon.

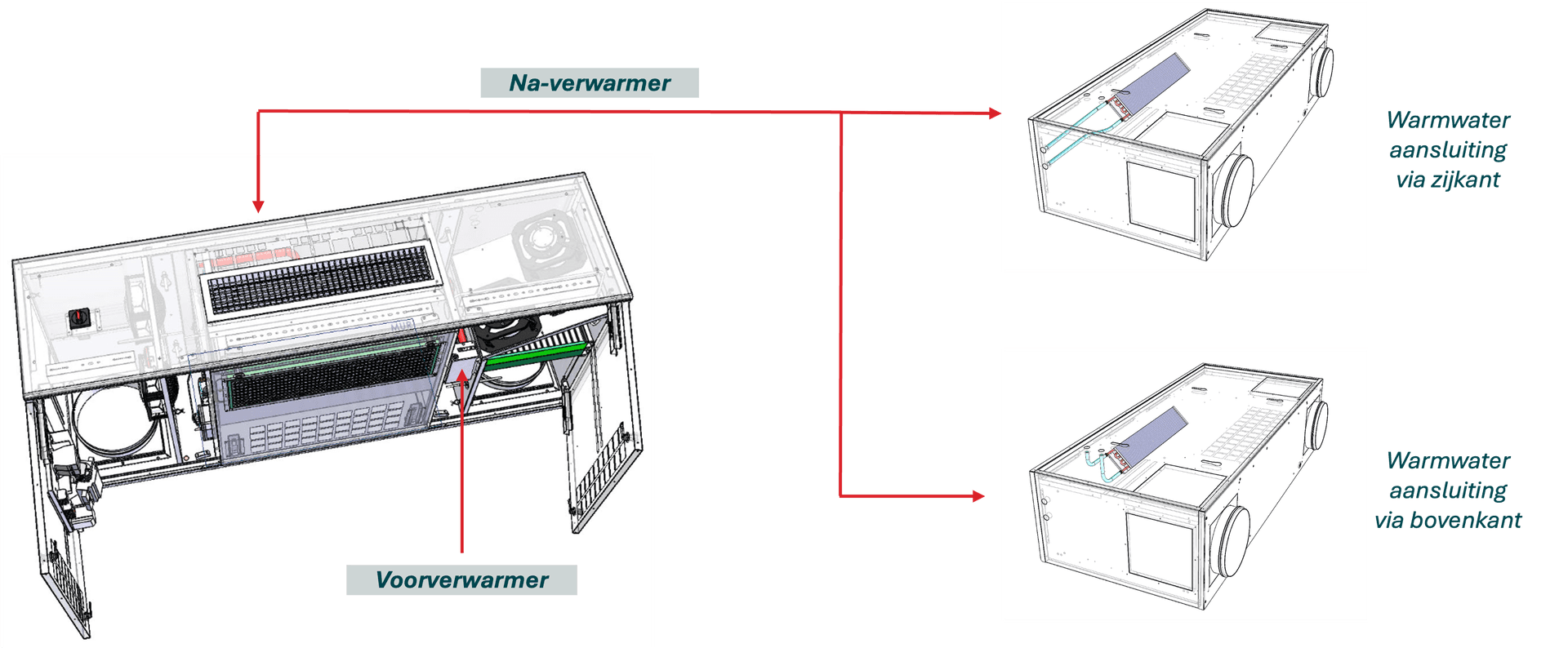

Aansluiten warm water via zijkant of bovenkant.

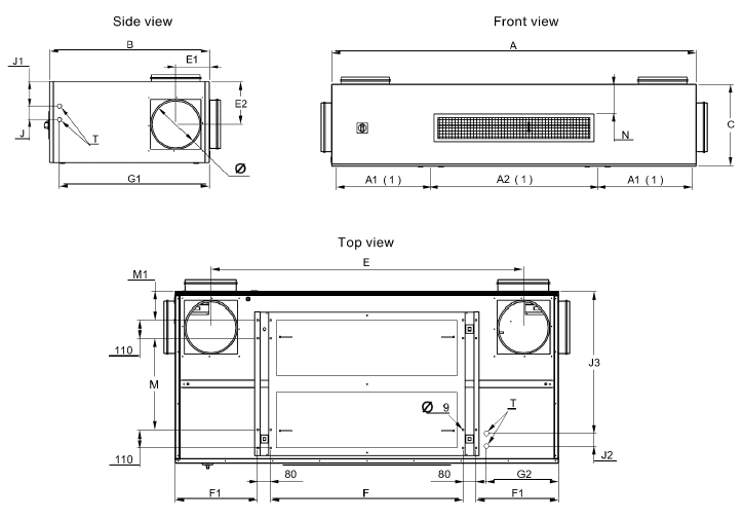

Afmetingen en gewichten

Aansluitingen warmwaterbatterij (coil)

Elektrische eigenschappen

Algemene elektrische kenmerken van de Zehnder Eversky™ modellen:

* PTI : Integrated thermal protection / Geïntegreerde thermische beveiliging

Prestatiekenmerken elektrische batterij

Prestaties en uitlaattemperaturen bij nominale debieten:

Zehnder Eversky™ 500

Zehnder Eversky™ 750

Zehnder Eversky™ 900

Zehnder Eversky™ 1100

Deze gegevens zijn bedoeld voor een optimale configuratie van de regeling op basis van de betreffende buitentemperaturen.
Continue toevoertemperatuur van de unit, rekening houdend met de opening van de zelfregelende en modulerende bypass om vorst op de warmtewisselaar te voorkomen.

* Bij een reductie van 20% in het volumetrisch luchtdebiet.

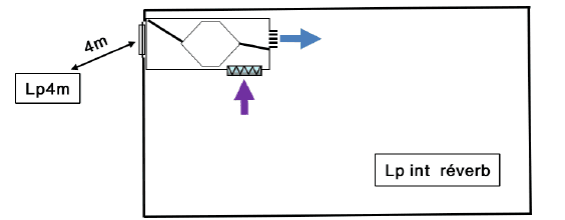

Extreem stille werking door de hoogwaardige behuizing en geluidsisolerende omkasting. Geluidsdrukniveau in de ruimte is minder dan 35 dB(A) op 1 meter afstand bij nominaal debiet, ideaal voor klaslokalen.
